Шуховская: какой была и что с ней делают

В южной части Москвы, среди кварталов Шаболовки, возвышается одна из самых смелых инженерных конструкций двадцатого века. Легкая сетчатая башня инженера Владимира Шухова кажется почти невесомой на фоне плотной городской застройки. Созданная в эпоху разрухи и дефицита материалов, она совершила революцию в мировой строительной механике, стала колыбелью отечественного радиовещания и телевидения, а сегодня переживает сложнейший период бережной консервации.

Декрет 1919 года и битва за каждую тонну дефицитной стали

История знаменитой башни началась тридцатого июля 1919 года, когда Совет народных комиссаров издал декрет о создании в Москве мощной радиовещательной станции. Стране требовалась надежная связь с удаленными регионами и зарубежьем. Разработку антенной опоры поручили выдающемуся инженеру Владимиру Григорьевичу Шухову, который к тому времени уже четверть века развивал теорию сетчатых гиперболоидных конструкций.

Первоначальный шуховский проект поражал масштабом. Инженер рассчитал девятиярусную башню высотой 350 метров, превосходившую 300-метровую Эйфелеву башню в Париже. При этом расчетная масса конструкции составляла всего 2200 тонн против 9000 тонн у французской предшественницы. Необычайная легкость достигалась за счет геометрии: поверхность гиперболоида образовывалась скрещивающимися прямыми балками, испытывавшими только продольное сжатие и растяжение без изгибающих нагрузок.

Однако Гражданская война и тяжелейший экономический кризис внесли жесткие коррективы. Металлургические заводы простаивали, запасы качественного проката иссякли. На строительство правительство смогло выделить лишь 240 тонн сортовой стали. Шухов не отказался от задачи, а за несколько недель полностью пересчитал параметры сооружения. Высоту уменьшили до 148,3 метра, число ярусов сократили до шести, но математический принцип остался неизменным.

Телескопический монтаж без строительных лесов и тяжелых кранов

Помимо дефицита стали строители столкнулись с отсутствием сложной подъемной техники. В разрушенной Москве не существовало башенных кранов необходимого вылета стрелы, а возведение деревянных лесов на высоту в полтораста метров потребовало бы сотен кубометров дефицитной древесины. Шухов придумал остроумный метод телескопического монтажа, получивший название «подъем за косичку».

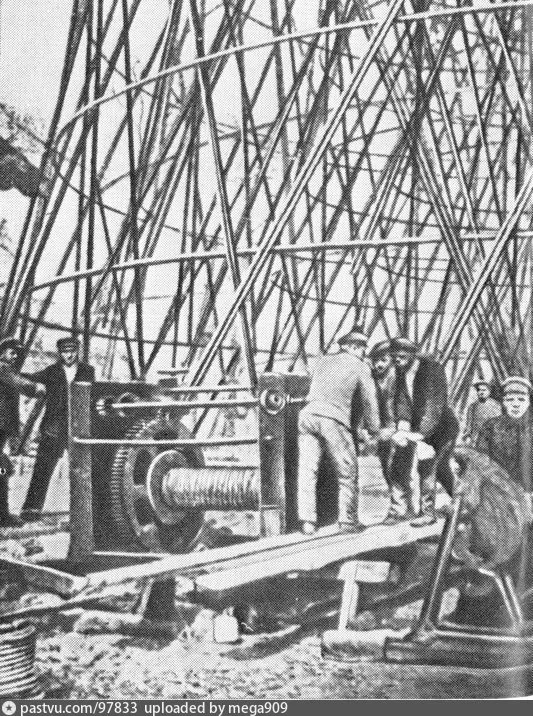

Первый, самый широкий гиперболоидный ярус диаметром сорок метров собрали прямо на круглом бетонном фундаменте. Все последующие секции монтировали на земле внутри уже стоящей первой секции. Каждую готовую металлическую корзину рабочие оснащали кольцами временных стяжек и пятью ручными лебедками медленно вытягивали наверх, пропуская сквозь верхнее горлышко нижнего яруса.

Поднятую секцию расклинивали, состыковывали с нижним кольцом и намертво скрепляли тысячами стальных заклепок. Такой подход избавил стройку от необходимости высотных подмостей. Основные сборочные операции слесари выполняли на твердой земле, поднимаясь на высоту только для окончательной фиксации стыков.

Авария четвертого яруса и приговор к отсроченному расстрелу

Уникальное строительство едва не завершилось трагедией. Двадцать девятого июня 1921 года при подъеме четвертой секции внезапно лопнул металл троса или соединительной траверсы. Тяжелая конструкция сорвалась с высоты, рухнула вниз и серьезно повредила третью, вторую и первую секции. Из-за некачественного металла, поставлявшегося со старых складов, стройка оказалась на грани срыва.

В обстановке подозрительности тех лет инцидент расценили как саботаж. Владимира Шухова допросили и вынесли суровый вердикт: «условный расстрел с отсрочкой приговора до окончания строительных работ». Это означало, что малейшая новая ошибка будет стоить главному инженеру жизни.

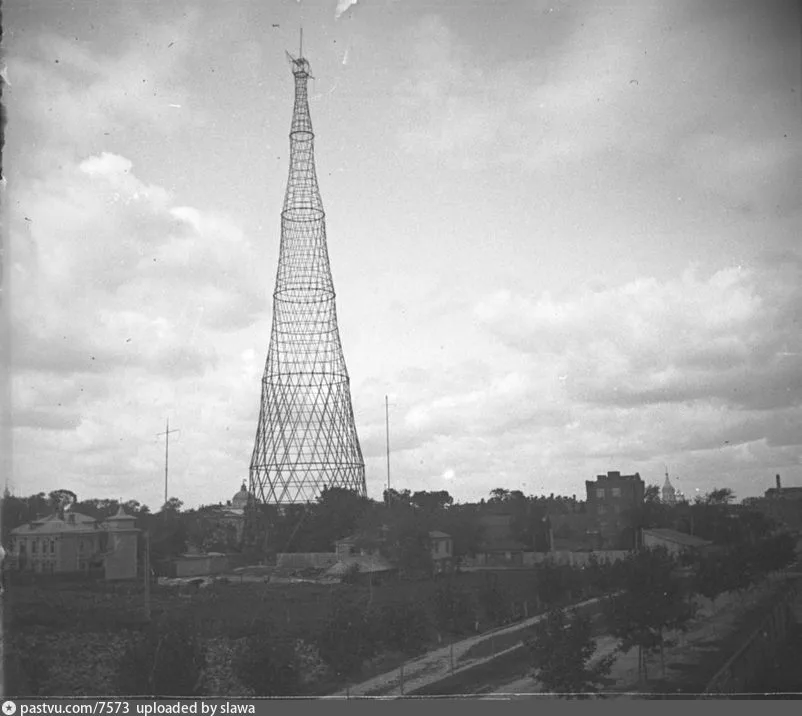

Шухов сохранил хладнокровие. Он тщательно исследовал поврежденные узлы, разработал методику выпрямления погнутых балок, усилил соединительные накладки и лично контролировал каждый подъем. Девятнадцатого марта 1922 года шесть секций башни встали на проектную высоту, радиопередатчик выдал в эфир первые позывные и трансляцию концерта русской музыки. Государственная комиссия признала работу безупречной, после чего условный приговор с Шухова сняли.

От Коминтерна до телевидения: полвека в главном эфире

С 1922 года станция на Шаболовке стала главным голосом страны. Передатчик «Большой Коминтерн» обладал мощностью, превосходившей крупнейшие радиостанции Парижа и Берлина. Радиоволны с Шаболовки принимали не только в отдаленных уголках Сибири и Средней Азии, но и в странах Западной Европы.

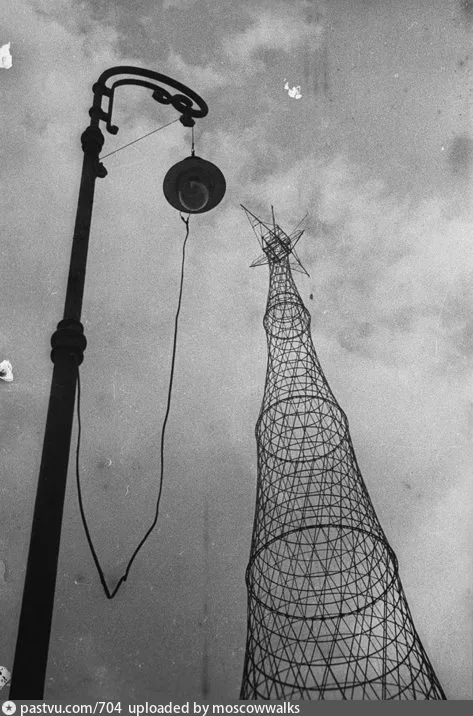

В конце 1930-х годов башня открыла новую страницу в истории столичных коммуникаций. Ее приспособили для передачи телевизионного сигнала. Десятого марта 1939 года Московский телецентр на Шаболовке провел регулярную телетрансляцию документального фильма об открытии партийного съезда. Ажурный силуэт башни на долгие десятилетия превратился в эмблему советского телевидения, украшая заставки новостных программ и фестивалей.

Прочность шуховского расчета прошла проверку и в годы Великой Отечественной войны. Осенью 1941 года почтовый самолет в плохую погоду задел крылом технологические тросы башни. Машина упала, но сетчатый корпус башни спружинил, рассеял кинетическую энергию удара и устоял без малейших деформаций несущих колец.

Что с башней делают сейчас и как устроен силовой каркас

К началу двадцать первого века почти столетняя служба на открытом воздухе дала о себе знать. Башня строилась из рядовой углеродистой стали без цинкового покрытия. За десятилетия краска местами осыпалась, клепаные узлы поразила атмосферная коррозия, а нижнее опорное кольцо страдало от грунтовой сырости. В 2002 году регулярное вещание с башни прекратили, сняв антенны тяжелого оборудования.

В 2014 году в прессе активно обсуждался спорный проект: предлагалось разобрать конструкцию на отдельные балки и перенести на другую площадку. Против такого решения единым фронтом выступили архитекторы, инженеры, искусствоведы и международные эксперты по наследию. Разборка клепаных соединений столетней давности привела бы к утрате подлинности исторического металла. Башню отстояли на ее историческом фундаменте.

В 2015-2016 годах специалисты Российской телевизионной и радиовещательной сети провели сложнейшую операцию по противоаварийной консервации. Чтобы снять опасные напряжения со старых балок, прямо внутри исторического контура смонтировали независимую металлическую поддерживающую ферму. Этот внутренний силовой каркас принял на себя основные ветровые и статические нагрузки, перераспределив их мимо уставших шуховских секций.

В настоящее время Шуховская башня признана объектом культурного наследия федерального значения и надежно стабилизирована. Специалисты ведут лазерный мониторинг геометрии и проектируют реставрацию методом «in situ» (на месте). Планируется поочередная очистка каждого клепаного соединения, нанесение современных антикоррозийных составов и замена только необратимо разрушенных крепежных элементов. Исторический образец инженерной мысли сохраняет свое законное место на Шаболовке, оставаясь живым свидетельством русского инженерного гения.

Вопросы, которые задают чаще всего

Какова точная высота и вес Шуховской башни на Шаболовке?

Высота исторической шестиярусной конструкции составляет 148,3 метра, а вместе с установленной позже верхней антенной достигает около 160 метров. При этом масса металлического каркаса составляет всего 240 тонн, что в десятки раз легче традиционных башен схожей высоты.

Почему Шухов выбрал именно форму гиперболоида?

Однополостный гиперболоид вращения обладает уникальным геометрическим свойством: его криволинейная поверхность образуется абсолютно прямыми линиями. Это позволило собирать пространственную жесткую сетку из стандартных прокатных уголков и швеллеров без сложной гибки металла, минимизируя парусность ветровых нагрузок.

Можно ли сейчас подойти к башне вплотную?

Башня находится на закрытой охраняемой территории вещательного комплекса РТРС на улице Шаболовка, поэтому свободный проход непосредственно под основание закрыт. Однако ее монументальный ажурный силуэт отлично виден с прилегающих улиц Шаболовки, Шухова и Хавской, а также со стороны Донского монастыря.
